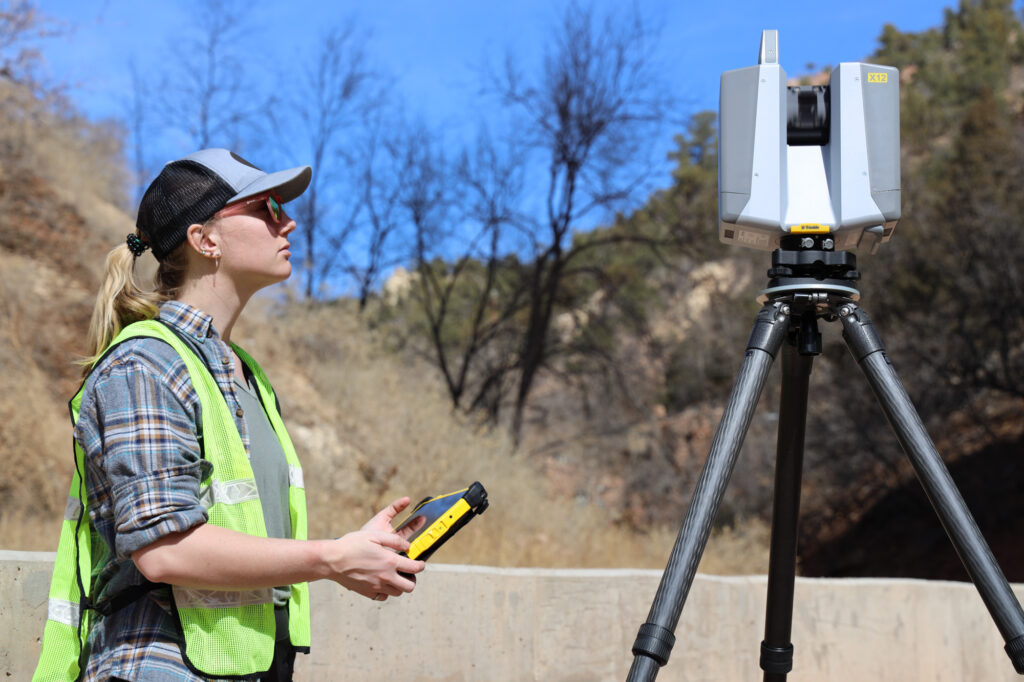

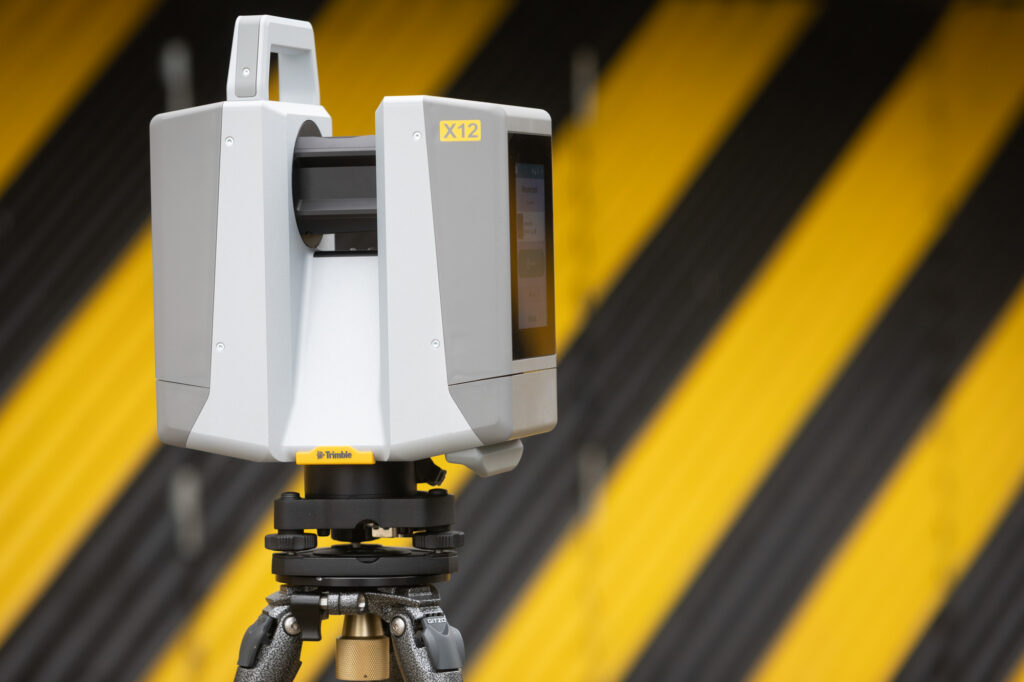

TRIMBLE X12
3D laserskaneerimise süsteem
Tipptasemel lahendus – nüüd on ülikiire, täpne, kvaliteetne ja suure ulatusega skaneerimine ja pildistamine võimalikud ka igapäevatöös.
3D laserskaneerimine on jõudsalt arenenud.
Trimble® X12 skaneerimissüsteem ühendab valdkonna parima riistvara ja Trimble’i võimsa ja ülitõhusa Trimble Perspective tarkvara – kõik selleks, et jõudlus töökohal oleks maksimaalne.
Ei ole enam keerulisi töövooge ega aeganõudvat registreerimisprotsessi. Ja ei mingeid kompromisse skaneerimise täpsuses, kiiruses, ulatuses ega kujutiste loomises.
Tipptasemel laserskaneerimine
Käepärane
Enneolematu kasutuslihtsus lubab tipptasemel profitehnikat kasutada ka ilma põhjalikke eelteadmisi omamata.
Võimekas
Valdkonna parim skanner ja tarkvara võimaldavad koguda kõrgkvaliteetseid skaneerimisandmeid ja kujutisi kiiremini, kui kunagi varem.
Usaldusväärne
Tipptasemel jõudlus ja tehnoloogilised uuendused annavad kindlustunde, et töö saab õigesti tehtud.
Trimble Perspective
Lihtsasti hoomatav, tagab andmete täpse kogumise ja garanteerib suurepärase jõudluse.
Trimble Realworks
Punktipilvede terviklahendus: andmete kiire analüüs, modelleerimine ja väljundite loomine, võimalik kasutada pea igast allikast pärit andmeid.
Trimble Business Center
Klassifitseerimiseks, detailide väljatoomiseks ja CAD väljundite loomiseks on olemas mugavad automatiseeritud tööriistad.
Laienda oma perspektiivi.
Trimble X12 skaneerimissüsteemiga on kasutusmugavus ja kõrge jõudlus ning tippkvaliteetsed punktipilved ja visuaalid igapäevatööks kättesaadavad.
Kõrgresolutsiooniga täpsed punktipilveandmed
- Skaneerib kuni 2,18 miljonit punkti sekundis 365-meetrise ulatusega!
- Müraulatus 0,2 mm ja tihedus 0,6 mm (10 meetri kaugusel).
Terav ja puhas pilt
- Punktipilve andmete parallaksivaba värvimine.
- Nutikas valgustus ja 700-luumenilised LED prožektorid parandavad jäädvustuskvaliteeti kehvades valgustingimustes, tulemuslikult töötada on võimalik ka pimedas.
Kiire ja paindlik punktipilve hõive
- Koguulatuses skaneeringud kõigest 23 sekundiga, lisaks on võimalik huvipakkuvatest aladest kõrge kvaliteediga kiirskaneeringuid teha.
- Minimaalne skaneerimisulatus on 0,3 meetrit, mis võimaldab ka kitsastes kohtades detailirohkeid jäädvustusi teha.
Võrratu kasutusmugavus

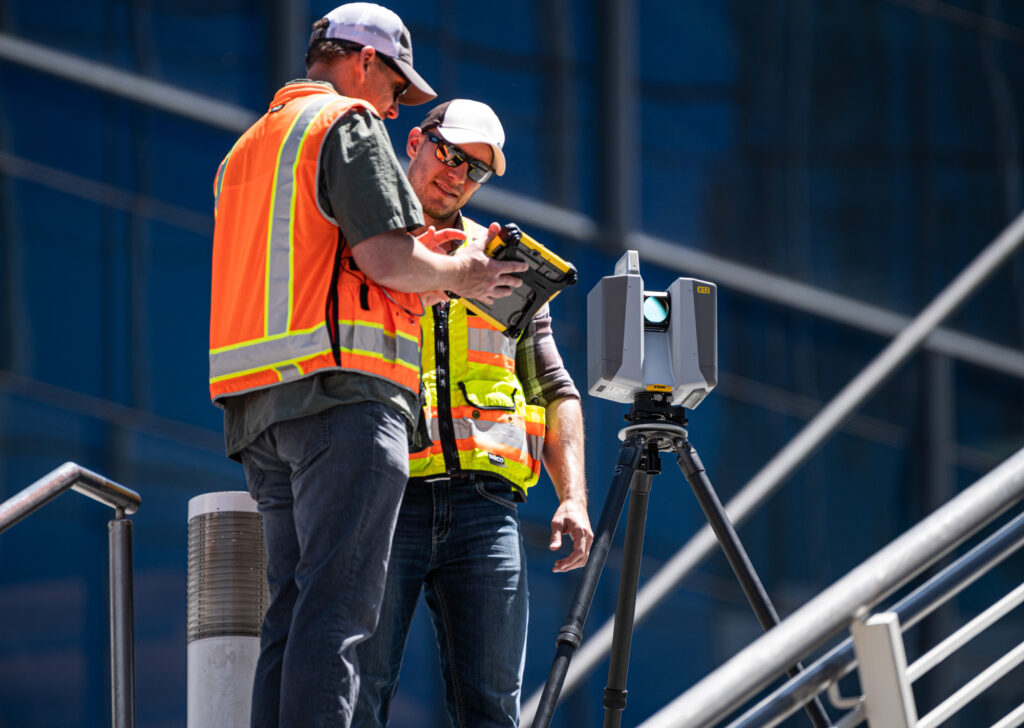

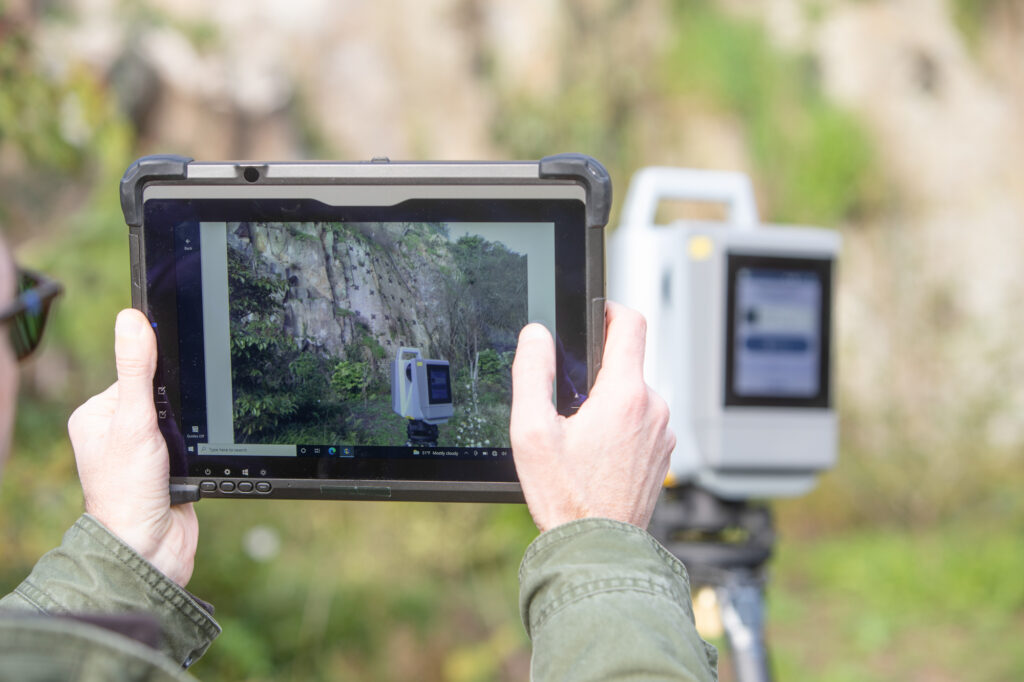

- Automaatne skaneerimisandmete sobitamine, täpsustamine, töötlus ja eksport Trimble Perspective’i tarkvara ja T10x tahvelarvuti abil.

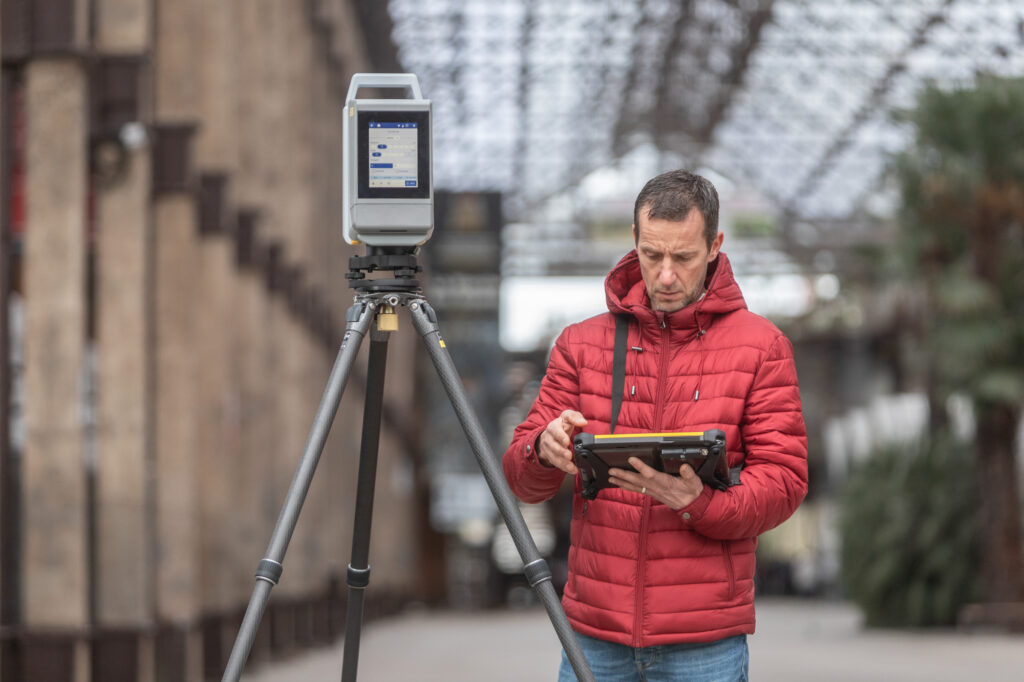

- Põhjalik ja kasutajasõbralik OnBoardi liides.
Trimble X12 kasutusvaldkonnad
Trimble X12 jäädvustab kiiresti maaomandit puudutavate uuringute, hoonete, teede, ristmike, objekti elementide ja keerukate struktuuride karakteristika.
- Märkmefunktsioon võimaldab ladusalt huvipakkuvaid objekte või nende omadusi dokumenteerida ja esile tuua.
- Sildifunktsioon lihtsustab skaneeringutest jooksvalt loogiliste gruppide moodustamist, samuti võimaldab see lisada piltidega märkusi.
- Automaatse klassifitseerimise tööriistad võimaldavad eriliigilist infot (maapind, hooned, elektriliinid, märgid, taimestik jms) mugavalt eraldada.
- Teekoridoride, ristmike, sõidutee pindade, teekattemärgistuste, vooluliinide, kaevude, teeservituutide, õhuliinide ja muude objektide as-built kujutiste loomine on lihtne.
Trimble X12 võimaldab sildade, tunnelite, tammide ja muu taristu jooniste ja mudelite dokumentatsiooni luua ohutust kaugusest. Vaatamata distantstööle on skaneerimisandmed huvipakkuvate alade kohta väga kõrge eraldusvõimega.
- Skaneerimisandmed saab kaasata kliirensiarvutustesse, modelleerimisse, inspekteerimisprotsessi, renoveerimis- ja laiendustöödesse.
- Väga kiire andmehõive võimaldab kiiresti töötada ning vältida kriitilise tähtsusega infrastruktuuriprojektide tööseisakuid.
- Ülihea HDR pildikvaliteet kiirendab visuaalseid kontrollvaatlusi, samuti on infovahetus tänu selgetele visuaalidele lihtsam ja konkreetsem.
- Skaneerimisandmed saab välitööde käigus kohapeal punktipilvedeks sobitada ja nende terviklikkust kontrollida enne teabe Trimble Business Centerisse või Trimble RealWorksi importimist.
Trimble X12 suudab keerulistest tööstusrajatistest täpseid as-built kujutisi teha, et nüansirikkaid objekte hiljem mugavalt modelleerida ja disainilahendusi uuendada.
- Kõrge eraldusvõimega skaneeringud näitavad konkreetsete huvipunktide kohta rohkem üksikasju. Ligipääsmatuid piirkondi saab detailirohkelt jäädvustada ka distantsilt.
- Võimaldab enne kriitiliste otsuste langetamist uurida olude kõiki üksikasju.
- Trimble Perspective muudab dokumentatsiooni täiendamise märkuste ja seotud piltidega lihtsaks ja mugavaks.
- Trimble RealWorksi sihtmärgipõhine registreerimis- ja uuringukontroller võimaldab georeferentse projekteerimistarkvara tarbeks koordinaatsüsteemidesse skaneerida. Nii on CAD mudelite abil torustike asendiplaanide tegemine, tootmispoolide kontrollimine ja häirete tuvastamine lihtne ja kiire.
Trimble X12 ülisuur skaneerimis- ja pildistamiskiirus muudab kuriteopaiga ja liiklusõnnetuste fikseerimise toimingud operatiivseks ning vähendab teede sulgemise vajadust isegi äärmuslikes ilmastikutingimustes.
- Huvipunktidele saab lisada fotomärkusi, vajalikke mõõtmisi sündmuskohal saab teha koheselt.
- LED prožektorid võimaldavad suurepärase eraldusvõimega kvaliteetseid fotosid teha isegi öösel.
- Andmete kohapealne registreerimine lubab kindel olla, et kogu vajalik info on kogutud, enne kui sündmuskohalt lahkud.
- Andmete eksportimine Trimble Forensics Reveal tarkvarasse hõlbustab uurimistööd – sündmuskoha andmetest on mõne näpuliigutusega võimalik luua 2D/3D diagramme ja animatsioone, mille varal olukord rekonstrueerida.

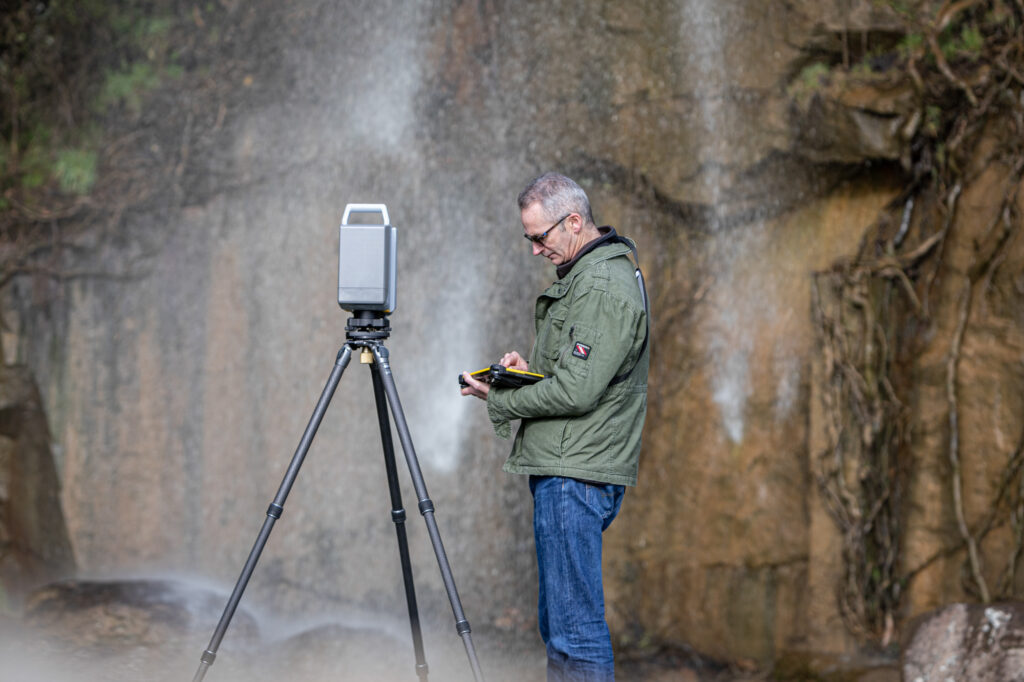

Trimble X12 aitab planeerida restaureerimistöid või lihtsalt ajalugu jäädvustada. Ajalooliste objektide säilitamine nõuab pindade seisukorra uurimiseks või jälgimiseks detailirohket infot. Samuti on kõrge eraldusvõimega visuaalmaterjal vajalik objektide dokumenteerimiseks, analüüsimiseks ja taastamistöödeks.
- Ala skaneerimine võimaldab huvipunktide olulised üksikasjad jäädvustada väga kõrge eraldusvõimega. Raskesti ligipääsetavaid piirkondi saab detailirohkelt jäädvustada ka distantsilt.
- Õrnad esemed saab säilitada digitaalselt. Nii on nende hilisem taasloomine lihtsam ja originaalile ohutum.
- Paiku saab dokumenteerida kõrge eraldusvõimega panoraampiltide ja selgete värvifotodega. Pildibaasi on mugav jagada.
- Selgitavaid fotomärkusi oluliste huvipunktide kohta saab lisada otse objektil. Nii on kontoris töö jätkamine oluliselt lihtsam.
- Andmete kvaliteeti saab kontrollida kohapeal enne objektilt lahkumist. Nii välistad kuluka taaskülastuse.
Olgu laev sadamas või kuivdokis, Trimble X12 on ideaalne skanner teostusjooniste loomiseks.
- Valdkonna parim minimaalne skaneerimisulatus, 0,3 meetrit, lubab laevade kitsastes oludes tõhusalt töötada.
- Suure ulatuse ja eraldusvõimega skaneeringud laevakeredest on laevaehitusinseneridele vajaliku detailitäpsusega, nii tekist kui ka laevaekere sisemusest.
- Trimble X12 annab kiire ülevaate ballastitankidest, et veepuhastussüsteemide retrofit vastaks IMO standarditele.
Tooteinfo
Kõrge resolutsiooniga punktipilved
Kuni 2,187 miljonit punkti sekundis
Suurepärane skaneerimisulatus
0,3 m kuni 365 m
Kiire ja paindlik punktipilvede salvestamine
Alates 23 sekundist
Terav, puhas pildistamine
Koloreeritud punktipilved, parallaksivaba
Lihtne kasutada
Intuitiivsed Trimble Perspective töövood
LED kohtvalgustus
Lihtne jäädvustamine pimedas keskkonnas
Tugi ja allalaadimised
Tehniline tugi
Juurdepääs Trimble Geospatial riistvara ja tarkvara tehnilisele toele, dokumentatsioonile ja allalaadimistele
Võrdle skaneerimissüsteeme
| Omadus | Trimble X9 Core | Trimble X9 Premium | Trimble X12 | Trimble SX12 |
|---|---|---|---|---|
| Skaneerimiskiirus | Kuni 500 kHz | Kuni 1000 kHz | Kuni 2 187 kHz | 26 600 punkti/s |
| Skaneerimisulatus | 0,6 m – 80 m | 0,6 m – 150 m | 0,3 m – 250 m (365 m piirjuhtudel) | 0,9 m – 600 m |
| Müra ulatuses | < 1,5 mm @ 30 m (80% peegeldus) | < 1,5 mm @ 30 m (80% peegeldus) | 0,25 mm @ 25 m (136 kHz) | 1,5 mm @ 50 m (18–90% peegeldus) |
| 3D-punkti täpsus | 3,0 mm @ 20 m | 3,0 mm @ 20 m | 2,2 mm @ 20 m | 2,5 mm @ 100 m (sfäärimärk) |
| Skaneerimisaeg | 2–7 min | 1–6 min | 1–3 min | 12 min |
| Pildistamine | 3 koaksiaalset kalibreeritud 10MP kaamerat | 3 koaksiaalset kalibreeritud 10MP kaamerat | 80 MP panoraam (parallaksita) | |
| Pildi salvestusaeg | 1–2 min (2–6 min HDR) | 1–2 min (2–6 min HDR) | 2–2,5 min (HDR) | 2,5 min (Standard) |
| Kasutajaliides | WLAN: Trimble Perspective (Windows/iOS/Android) | WLAN: Trimble Perspective (Windows/iOS/Android) | Puutetundlik ekraan + Perspective | WLAN: Trimble Access |
| Topelttelje kompensatsioon | Täpsus <3", vahemik ±10° | Täpsus <3", vahemik ±10° | Täpsus 14", vahemik ±0,5°, lahutus 0,001° | Täpsus 0,5", vahemik ±5.4', lahutus 0,3° |
| Kaitseklass | IP55 | IP55 | IP54 | IP55 |
| Laserklass | Laser klass 1 (IEC EN60825-1) | Laser klass 1 (IEC EN60825-1) | Laser klass 1 (IEC 60825-1) | Impulsslaser 1550 nm; klass 1M |
