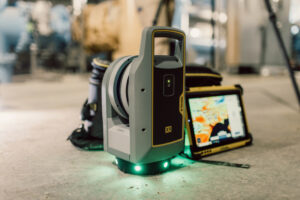

Trimble X9

Tipptehnoloogia sinu tingimustel.

Trimble X9 3D-laserskaneerimisplatvorm ühendab endas tõestatud Trimble’i tehnoloogia, pakkudes tööulatust, täpsust, kiirust. Paindlik litsentsimismudel võimaldab sul valida just sellise funktsionaalsuse, mis vastab sinu töö nõudmistele.

Trimble X9

Ole sammu võrra ees koos Trimble'iga

Mitmekülgne tipptasemel skaneerimine ning pildistamine, millele võid kindel olla.

Eelised ja jõudlus​

Trimble X9 on mitmekülgne ruumiandmete kogumise lahendus, mis sobib suurepäraselt geodeesia, ehituse, raudtee, kriminalistika, kaevandamise ja paljude teiste valdkondade jaoks.

Lahendus vastavalt sinu vajadustele

Kohanda oma X9 seadet vastavalt nõudmistele. Vali sobiv konfiguratsioon – Core-versioon või Premium-mudel – et tagada igaks tööks täiuslik lahendus.

End tõestanud uuendused ja lihtsad töövood

Automaatne kalibreerimine, isenivelleeruv mehhanism ja Trimble Perspective tarkvara tagavad tipptasemel jõudluse, kiire töökorda seadmise ja sujuva andmete registreerimise otse välitingimustes.

Funktsioonid ja võimalused

Tõestatud

Usaldusväärsed tehnoloogilised uuendused

Välitöödel tõestatud automaatkalibreerimine ja isenivelleerumine tagavad kiire seadistuse ja täpsed andmed, et tulemused oleksid järjepidevalt usaldusväärsed. Lisaks võimaldab laserpointer mugavat georeferentseerimist otse välitingimustes.

Mitmekülgne

Paindlik jõudlus ja töövood

Kiirus, tööulatus, täpsus, tundlikkus ja vastupidavus erinevates keskkonnatingimustes – X9 võimaldab skaneerida enesekindlalt isegi keerulistes olukordades, kasutades tahvelarvutit, nutitelefoni või käed-vabad töövooge.

Välitarkvara

Intuitiivne ja võimas

Trimble Perspective tarkvara pakub erakordset selgust juba objektil: automaatne skaneeringute registreerimine ja täielik 3D-vaade võimaldavad andmeid kohapeal kontrollida ja valideerida.

Kontoritarkvara

Täielik skaneerimislahendus

Koos Trimble Business Centeri või Trimble RealWorks tarkvaraga saad kasutada spetsiaalseid tööriistu andmete registreerimiseks, analüüsiks ja disainiks – tulemuseks kvaliteetsed lõppfailid.

Tooteinfo

Skaneerimiskiirus

Kuni 1000 kHz

Skaneerimisvahemik

0,6 m kuni 150 m

Skaneerimisaeg

< 1 min kuni 6 min

Automaatkalibreerimine

Täpsus ilma kasutaja sekkumiseta

Isenivelleeruv

<3" kalde kompenseerimisega vahemikus ±10°

Kaitseklass

IP55

Töötemperatuur

-20°C kuni +50°C

Lihtne kasutada

Intuitiivsed Trimble Perspective töövood

Tugi ja allalaadimised

Juurdepääs Trimble Geospatial riistvara ja tarkvara tehnilisele toele, dokumentatsioonile ja allalaadimistele

Trimble X9

Trimble X9 rakendused

Trimble X9 jäädvustab kiiresti katastrimõõtmiste, hoonete, teede, ristmike, häirivate elementide ja keerukate konstruktsioonide põhiteabe.

  • Dokumenteeri ja tõsta esile huvipakkuvad omadused või detailid, kasutades märkusi.
  • Määra igale skaneeringule sildid, et luua järgmise seisupunkti skaneerimiseks loogilisi skaneerimisrühmi ja piltidega märkusi.
  • Kasuta Trimble’i kontoritarkvaras automaatse klassifitseerimise tööriistu, et eraldada andmed, mis vastavad maapinnale, hoonetele, elektriliinidele, viitadele, taimestikule ja muule.
  • Loo teekoridoride, ristmike, teekatendi, sõiduradade, kaevude, liikumisteede, õhuliinide ja muude rajatiste teostusjooniseid.

Trimble X9 tööulatus võimaldab ohutust kaugusest luua sildade, tunnelite, tammide ja muu tsiviiltaristu teostusdokumentatsiooni ja mudeleid, samas kui ala skaneerimise funktsioon pakub huvipakkuvate alade kohta kõrge eraldusvõimega andmeid.

  • Kaasa skaneerimisandmed kliirensiarvutustesse, modelleerimisse, ülevaatustesse, renoveerimis- ja laiendustöödesse.
  • Rakenda kiiret andmehõivet ja vähenda kriitilise tähtsusega infrastruktuuriprojektide seisakuid.
  • Kasuta HDR-pildi kvaliteeti visuaalseks kontrollimiseks ja teabe jagamiseks.
  • Enne Trimble Business Centerisse või Trimble RealWorksi importimist kontrolli välitöö käigus skaneerimisandmete täielikkust.

Trimble X9 võimaldab kasutajal luua täpseid teostusjooniseid keerukatest tööstusrajatistest, et lahendusi modelleerida ja uuendada.

  • Skaneeri kõrge eraldusvõimega, et saada huvipunktide kohta rohkem üksikasju, ligipääsmatuid alasid jäädvusta distantsilt.
  • Kasuta kõrget tundlikkust tumedate ja peegeldavate pindade jäädvustamiseks.
  • Täiusta dokumentatsiooni annotatsioonide ja piltidega Trimble Perspective’i sidumiskohtadest.
  • Georeferentseeri skaneeringud koordinaatsüsteemidesse, kasutades Trimble RealWorksi sihtmärgipõhist  uuringujuhtimist. Ekspordi tehase projekteerimistarkvara jaoks, et teha torustike paigutusi, kontrollida tootmispooli ja tuvastada häireid CAD mudelites.

Kohtuekspertiisi rakenduste jaoks pakub Trimble X9 kiiret skaneerimist ja pildistamist, et koguda teavet kuriteo või liiklusõnnetuse paigas ning minimeerida teede sulgemist isegi äärmuslikes ilmastikutingimustes.

  • Kõrge tundlikkus tumedate ja peegeldavate pindade puhul.
  • Lisa huvipunktidele piltidega märkused ja tee sündmuspaigal mõõtmisi.
  • Automaatne kalibreerimine koos aruandlusega kohtudokumentide jaoks.
  • Kontrolli andmete täielikkust enne sündmuskohalt lahkumist.
  • Ekspordi andmed Trimble Forensics Reveal tarkvarasse 2D/3D diagrammide ja animatsioonide loomiseks ning sündmuste uurimiseks ja rekonstrueerimiseks.

Trimble X9 aitab planeerida restaureerimistööd või lihtsalt jäädvustada ajalugu. Konserveerimisprojektid nõuavad pinna muutuste kontrollimiseks ja jälgimiseks detailitäpsust ning dokumenteerimiseks, analüüsimiseks ja taastamiseks on vajalikud HDR-kujutised.

  • Säilita olulised üksikasjad huvipunktide kõrge eraldusvõimega skaneerimisega ja jäädvusta raskesti ligipääsetavad alad eemalt.
  • Säilita haprad objektid digitaalseks taasloomiseks.
  • Dokumenteeri ja jaga panoraampilte ja selgeid värvipilte.
  • Lisa välitöödel piltidega märkusi, et tuua esile huvipunktid.
  • Enne tööpaigast lahkumist kontrolli andmete kvaliteeti, et välistada kulukas ja aeganõudev töö kordamine.

Trimble X9 võimaldab ohutult ja tõhusalt luua teostusmudeleid BIM-i skaneerimiseks ning pakub selgust taaskasutamiseks, hoonete laiendamiseks ning fassaadide ja kõrguste kontrollimiseks.

  • Optimeeri ärihoonete projekteerimise kättesaadavust.
  • Loo kvaliteetseid värvitud punktipilvi, et projekti selgelt näha.
  • Sobita skaneerimisandmed kohapeal, et välistada tööde kordamise vajadus, eriti seal, kus juurdepääsuluba on raske saada.
  • Edasta andmed lõplikuks analüüsiks  Trimble Business Centerisse, Trimble RealWorksi või muusse CAD tarkvarasse.

Kasutage Trimble X9 maapealsete mahutite skaneerimiseks, mõõtmete määramiseks ja kontrollimiseks.

  • Vähenda seisakuid kiire skaneerimisega, mida toetavad IP55 reiting ja kaheaastane garantii, et tagada töökindluse äärmuslikes tingimustes.
  • Jäädvusta tõhusalt mahutite ja ümbritsevate isolatsioonialade üksikasju, et dokumenteerida vertikaalsus, ümarus ja terviklikkus.
  • Enne Trimble RealWorksi vastavasse moodulisse importimist saate hõlpsalt jäädvustada ja ka kontrollida andmeid välitööde käigus.
  • Tee üksikasjalik deformatsioonianalüüs vastavalt API standarditele ning arvuta välja mahuti põhinäitajad.

Olenemata sellest, kas laev on sadamas või kuivdokis, loob Trimble X9 tõhusalt teostusjoonised uue laeva, rekonstrueerimise või optimeerimise tarvis.

  • Kasuta kõrget tundlikkust tumedate ja peegeldavate pindade jäädvustamiseks.
  • Jäädvusta andmeid kere kohta tekil või trümmides, suure eraldusvõime ja piisava ulatusega.
  • Skaneeri kiiresti ballastitanke, et valmistuda veepuhastussüsteemide retrofitiks ja IMO reeglite järgimiseks.
  • Suure ulatuse ja eraldusvõimega skaneeringud laevakeredest on laevaehitusinseneridele vajaliku detailitäpsusega, nii tekist kui ka laevaekere sisemusest.

Võrdle skaneerimissüsteeme

OmadusTrimble X9 CoreTrimble X9 PremiumTrimble X12Trimble SX12
SkaneerimiskiirusKuni 500 kHzKuni 1000 kHzKuni 2 187 kHz26 600 punkti/s
Skaneerimisulatus0,6 m – 80 m0,6 m – 150 m0,3 m – 250 m (365 m piirjuhtudel)0,9 m – 600 m
Müra ulatuses< 1,5 mm @ 30 m (80% peegeldus)< 1,5 mm @ 30 m (80% peegeldus)0,25 mm @ 25 m (136 kHz)1,5 mm @ 50 m (18–90% peegeldus)
3D-punkti täpsus3,0 mm @ 20 m3,0 mm @ 20 m2,2 mm @ 20 m2,5 mm @ 100 m (sfäärimärk)
Skaneerimisaeg2–7 min1–6 min1–3 min12 min
Pildistamine3 koaksiaalset kalibreeritud 10MP kaamerat3 koaksiaalset kalibreeritud 10MP kaamerat80 MP panoraam (parallaksita)
Pildi salvestusaeg1–2 min (2–6 min HDR)1–2 min (2–6 min HDR)2–2,5 min (HDR)2,5 min (Standard)
KasutajaliidesWLAN: Trimble Perspective (Windows/iOS/Android)WLAN: Trimble Perspective (Windows/iOS/Android)Puutetundlik ekraan + PerspectiveWLAN: Trimble Access
Topelttelje kompensatsioonTäpsus <3", vahemik ±10°Täpsus <3", vahemik ±10°Täpsus 14", vahemik ±0,5°, lahutus 0,001°Täpsus 0,5", vahemik ±5.4', lahutus 0,3°
KaitseklassIP55IP55IP54IP55
LaserklassLaser klass 1 (IEC EN60825-1)Laser klass 1 (IEC EN60825-1)Laser klass 1 (IEC 60825-1)Impulsslaser 1550 nm; klass 1M
