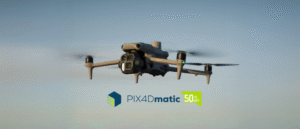

DJI Matrice 4E droon koos Smart 3D Capture funktsiooniga avab uued võimalused vertikaalsete ja keerukate objektide täpseks jäädvustamiseks. Tänu mitmekülgsele andmekogumisele võimaldab see funktsioon luua ülitäpseid 3D-mudeleid, mis sobivad nii visualiseerimiseks kui ka tehniliseks analüüsiks.
Reaalne näide: Utena Kristuse Taevaminemise kiriku jäädvustamine
GeoNovuse droonimeeskond viis läbi täiemahulise Smart 3D Capture lennumissiooni, mille käigus jäädvustati Utena Kristuse Taevaminemise kirik Leedus. Valik langes just sellele meetodile, kuna eesmärk oli koguda kõrge detailsusega andmeid objekti vahetust lähedusest – eelkõige fassaadi ornamentika täpseks jäädvustamiseks.
Missioon algas Smart Oblique lennuga, mis on eeltingimus 3D Capture funktsiooni käivitamiseks. Droon lendas 60 meetri kõrgusel, 80% kattuvusega, ja pildistas objekti viiest erinevast suunast. Kokku tehti 351 fotot kuue minuti jooksul. Neist loodi juhtpaneelil hõre punktipilv, mille põhjal genereeriti edasine 3D Capture lennutrajektoor.
Seejärel tähistati kiriku ümber käsitsi ruum, kust sooviti koguda ülitäpseid andmeid. Objekti keerukust arvestades määrati optimaalne kaugus pinnast (GSD), mille põhjal drooni süsteem arvutas välja sobiva lennumarsruudi. Ohutuse tagamiseks lisati trajektooridele veel 3 meetrit maapinnast – nii tagati ohutu kaugus inimestest ja liikuvatest sõidukitest.
Smart 3D Capture lennu käigus tehti 1515 fotot umbes 15 minutiga. Nendest genereeriti ülitäpne punktipilv ja 3D-mudel, kus on selgelt näha ka kõige väiksemad arhitektuuridetailid.
Suurimad väljakutsed
Madalamate lennujoonte juures oli takistustega kokkupõrke risk kõige suurem. Ümbritsevad puud ja elektriliinid nõudsid suurt tähelepanu – eriti kuna liinid polnud punktipilves nähtavad ja drooni sensorid ei tuvastanud neid. Ühes piirkonnas möödus droon liinidest kõigest 20–30 cm kauguselt, mistõttu liikus see seal väga aeglaselt ja ettevaatlikult.
Tehnilised parameetrid
- Täpsus (GSD): 0,4 cm/px
- Kaugus objektist: 14,9 m
- Kiirus: 3,2 m/s
- Kattuvus: 70/70%
Soovitused praktikutelt
- Enne lendu tee objektile tiir peale ja hinda võimalikke takistusi.
- Alumiste trajektooride läbimist tasub jälgida reaalajas, liikudes drooni kõrval või järel, vältides kaamerasse sattumist.
- Kui objekti ja drooni vahel liiguvad inimesed või sõidukid, peata lend ajutiselt – see vähendab andmemüra ja tagab parema tulemuse.
Mida selle mudeliga teha saab?
Valminud 3D mudel sobib mitmeks otstarbeks:
- Renoveerimis- ja restaureerimistööde planeerimine
- Kultuuripärandi dokumenteerimine ja arhiveerimine
- Virtuaaltuuri või esitluse loomine (nt VR-platvormidele)
- Tehniline analüüs või BIM-ülesvõtted
Miks eelistada Smart 3D Capture meetodit?
Traditsiooniline fotogramm-meetria või manuaalne droonilennuplaan nõuab rohkem aega, käsitööd ja ei taga alati piisavat pildikattuvust keerulistes tingimustes. Smart 3D Capture automatiseerib kogu protsessi, vähendab vigade riski ning pakub stabiilset ja korduvat kvaliteeti isegi keeruka geomeetriaga objektide puhul. Kõik see tähendab vähem stressi piloodile ja rohkem kindlust lõpptulemuses.
Tipptasemel töövoog Pix4Dmatic tarkvaraga
Missiooni andmete töötlemiseks kasutati Pix4Dmatic tarkvara – üht juhtivat fotogramm-meetriaplatvormi. See on eriti sobiv arhitektuuriobjektide modelleerimiseks, pakkudes kõrget täpsust ja töökindlust ka suurte andmemahtude puhul. 1515 foto importimise järel genereeris süsteem tiheda punktipilve ja detailse 3D-võrgu – tulemused sobivad suurepäraselt nii visuaalseks esituseks kui ka tehniliseks hindamiseks.
👉 Vaata valminud 3D mudelit siit.
🎥 Vaata ka videoid:
- Smart 3D Capture funktsiooni tutvustus
- Pix4Dmapperi töövoog ja tulemused
- 3D-modelleerimise protsess DJI Matrice 4E drooniga
